Spaltanlage SLMST 1250/ 1500

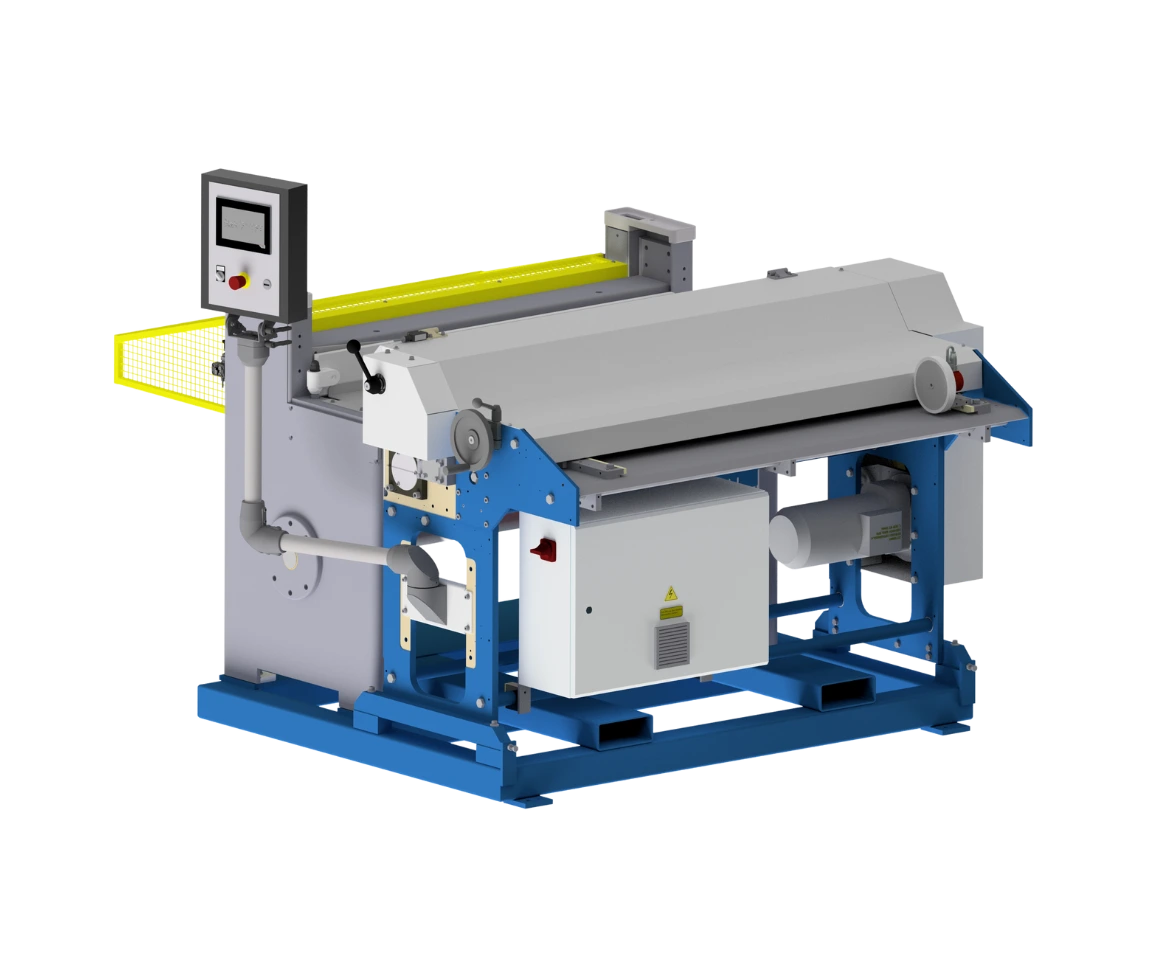

Spaltanlage SLMST 1250/1500

Längs- und Querteilanlage für flexibles, präzises sowie gratfreies Zuschneiden von Breitband.

Merkmale

produktive Spalt- und Querteilanlage für Bandbreite 1.250 und 1.500 mm
Querteilung mit Tafelschere für hohe Produktivität
Einlaufbreite stufenlos einstellbar von 200 mm – 1.250 mm (1.500 mm)
Materialdicke bis 2 mm (Abhängig von Material und Anzahl der Schnitte)
bedienerfreundliche SPS-Steuerung mit 7″ Touch-Panel
Vorschubgeschwindigkeit 22 m/min (regelbar über Frequenzumrichter)
Bandeinzug, materialschonend mit spezialbeschichteten Einzugswalzen
Klemmfixaufnahme für beschädigungslose Klemmung der Wellen
optionale Erweiterung bis auf zehn Messerpaare bei reduzierter Schnittleistung
Messerwellen mit vier Messerpaaren (beidseitig einsetz- und nachschleifbar)
verstellbare Abstützung für untere Messerwelle
Messerpositionierung über Skala, millimetergenau
Messerwelle mit 100 mm Durchmesser
Abheben der Oberwelle zur Verschnittoptimierung und für Betriebsart Querteilen
wartungsfreundlich, einfacher und effizienter Messerwechsel
gemeinsamer Grundrahmen für Querteilanlage und Tafelschere
Staplerschuhe für sicheren Transport

Technische Informationen

	SLMST 1250	SLMST 1500
Anschlussspannung	400 V/ 50 Hz/ 3 Phasen optional: 460 V/ 50 Hz/ 3 Phasen 230 V/ 50 Hz/ 3 Phasen	400 V/ 50 Hz/ 3 Phasen optional: 460 V/ 50 Hz/ 3 Phasen 230 V/ 50 Hz/ 3 Phasen
Antriebsleistung	2,2 kW	2,2 kW
Bandeinlaufbreite	200 mm – 1.250 mm	200 mm – 1.500 mm
Arbeitsgeschwindigkeit	max. 22 m/min, regelbar	max. 22 m/min, regelbar
Längentoleranz	± 0,5 mm (1.000 mm)	± 0,5 mm (1.000 mm)
Anzahl Messerpaare	Standard: 4 optional max. 10 (materialabhängig)	Standard: 4 optional max. 10 (materialabhängig)
verarbeitbare Materialien Stahlblech (400 N/mm²) Kupfer / Zink Aluminium	max. 1,25 mm (4 Messerpaare) max. 1,25 mm (4 Messerpaare) max. 1,5 mm (4 Messerpaare)	max. 1,5 mm (4 Messerpaare) max. 2,0 mm (4 Messerpaare) max. 2,0 mm (4 Messerpaare)
Abmessungen (L x B x H)	1.710 mm x 2.050 mm x 1.450 mm	1.750 mm x 2.270 mm x 1.450 mm
Gewicht	ca. 1.620 kg	ca. 2.450 kg

Steuerungsvarianten

Hejm Positioniersteuerung (fest programmierte Mikroprozessorsteuerung)

198 Speicherplätze
Handbetrieb als Tippbetrieb
Automatikbetrieb im Einzel- und Dauertakt
Einrichtbetrieb
Automatik für Einrichtposition
Automatik für Verschnittoptimierung
Vorschubgeschwindigkeit regelbar über Frequenzumrichter

Touch-Panel-Steuerung (SPS)

Bedienpanel mit 7 Zoll Touchscreen (STN/ farbig)
4096 darstellbare Farben
Auflösung 1024 x 1024
Menüsprache multilingual
selbsterklärende Benutzeroberfläche
25 Programmspeicherplätze mit jeweils 40 Programmsteps
Handbetrieb als Tippbetrieb
Automatikbetrieb im Einzel- und Dauertakt
Einrichtbetrieb
Automatik für Einrichtposition
Automatik für Verschnittoptimierung
Vorschubgeschwindigkeit stufenlos über das Bedienpanel einstellbar
