Profiliermaschine HPM

Robuste Kompaktmaschine zur Herstellung von Hohlumschlägen an Kehlen, für Wasserfalz, Ortgang usw. vom zugeschnittenen Blech.

Merkmale

Erhebliche Reduktion der Arbeitszeit beim Kanten
Stufenlose Breitenverstellung von 130 – 870 mm (1.050 mm)
Umschlaglänge 6 – 15 mm
Geschlossener und offener Umschlag möglich
Z-Form bei zweimaligem Durchlauf
Als Sondervariante Hohlumschlag um 180° gedreht
Mindestscharenlänge 800 mm (materialabhängig)
Arbeitsgeschwindigkeit 18 m/min
Schräge und konische Scharen oder Passscharen in 2 Arbeitsgängen
Verstellbare, kugelgelagerte Einlaufführungen zur seitlichen Führung des Tafelmaterials
Profilrollen aus hochwertigem Spezialstahl mit hohem Rost- und Verschleißschutz
Abdruckfreie und materialschonende Fertigung der Scharen durch gefederte Lagerung der Profilrolle

Technische Informationen

Anschlussspannung	230 V / 50 Hz / 1 Ph.
Antriebsleistung	1,1 kW
Einlaufbreite	130 – 870 mm
Einlaufhöhe	890 mm
Kürzeste Scharenlänge	800 mm
Arbeitsgeschwindigkeit	18 m/min
Umformstufen	7 Stationen
Verarbeitbare Materialien	Titanzink bis 0,8 mm Kupfer bis 0,8 mm Aluminium bis 0,8 mm Stahlblech (verzinkt und beschichtet) bis 0,7 mm Edelstahl bis 0,5 mm
Abmessungen (L x B x H)	1.860 mm x 1.510 mm x 1.160 mm
Gewicht	450 kg

Profilinformationen

Profilabmessungen

Mögliche Profilvarianten

Zubehör

Guideboy

Materialführungshilfe zum einseitigen Profilieren von Scharen. Sie kann mit geringem Aufwand auf sämtlichen Einlaufführungen der Schlebach Profiliermaschinen montiert werden.

Durch den Einsatz des Guideboy wird beim einseitigen Profilieren das Verlaufen des Blechmaterials zur Maschinenmitte hin verhindert. Die erforderliche Kraft quer zur Profilierrichtung kann über die Verstellung des Richtungswinkels, als auch über die Erhöhung des Anpressdrucks auf das Blechmaterial beeinflusst werden.

Dank hochwertigen, mit einer Spezialgummierung versehenen Druckrollen ist eine Beschädigung der Materialoberfläche ausgeschlossen.

Weitere Produkte und Lösungen

Profilieren

Schlebach Standard Profilieranlagen Twin

Profiliermaschine TWIN

Unsere Profiliermaschine TWIN - Eine Maschinenvariante aus der SPM Reihe mit beidseitig bestückten Kassetten

Profilieren

Schlebach Standard Profilieranlagen Spm Ks Pmc Ks

Profiliermaschine SPM-KS / PMC-KS

Unsere Profiliermaschine SPM-KS / PMC-KS - Für konisch zu profilierende Scharen direkt vom Coil mit Doppelstehfalzprofil in 25 mm oder 32 mm Höhe

Profilieren

Schlebach Standard Profilieranlagen Spa Pac

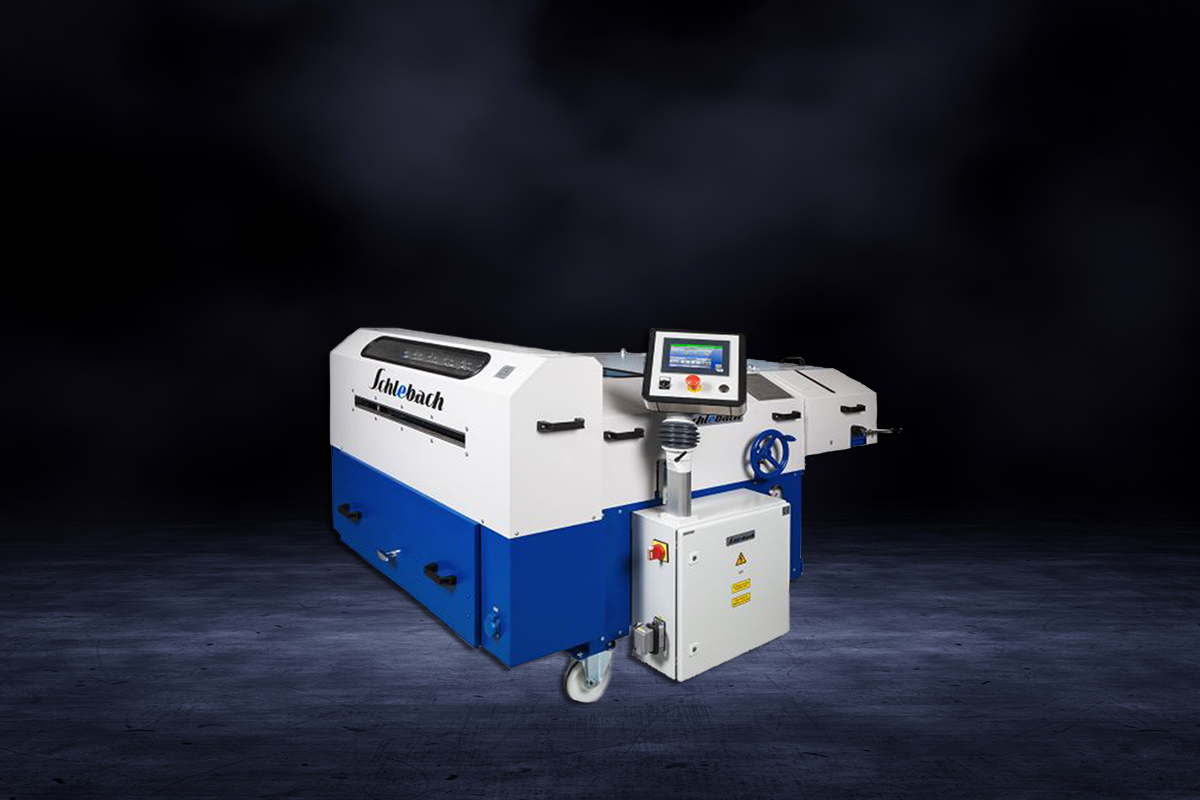

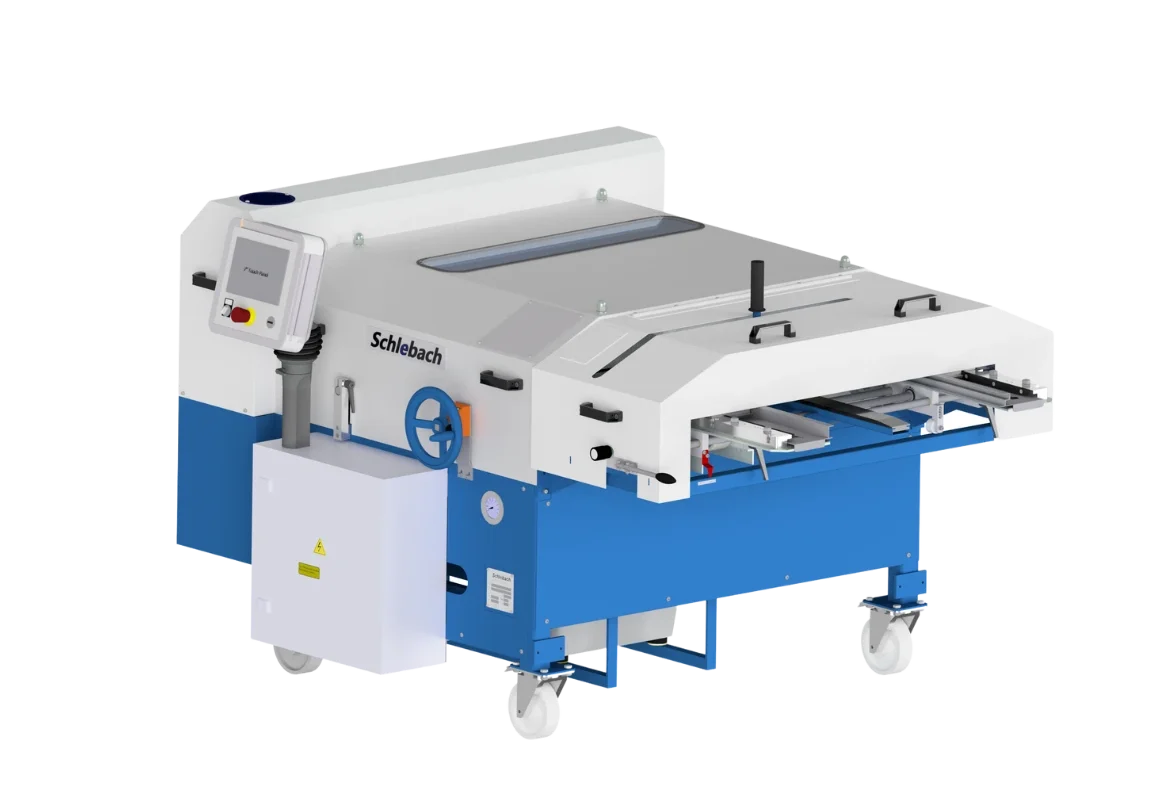

Profiliermaschine SPA / PAC

Unsere Profiliermaschine SPA / PAC - Für den Dauerbetrieb mit hydraulischer Trenneinrichtung zum rechtwinkligen, grat- und windungsfreien Quertrennen

Profilieren

Schlebach Standard Profilieranlagen Spm Lm Qa60 Pmc Lm Qa60

Profiliermaschine SPM-LM-QA60 / PMC-LM-QA60

Unsere Profiliermaschine SPM-LM-QA60 / PMC-LM-QA60 - Mit Querteilanlage QA60 zum Quertrennen von Hand mit Kreissäge nach dem Profilieren

Profilieren

Schlebach Standard Profilieranlagen Spm Rsm Pmc Rsm

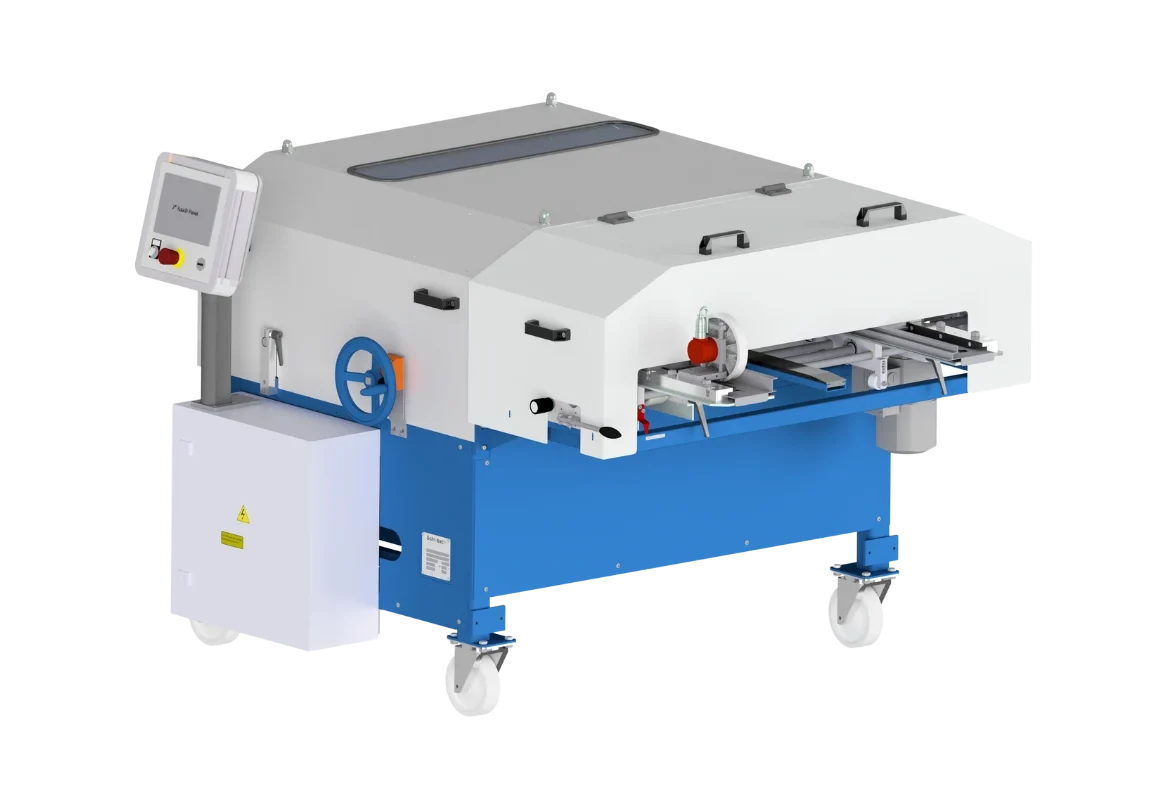

Profiliermaschine SPM-RSM / PMC-RSM
