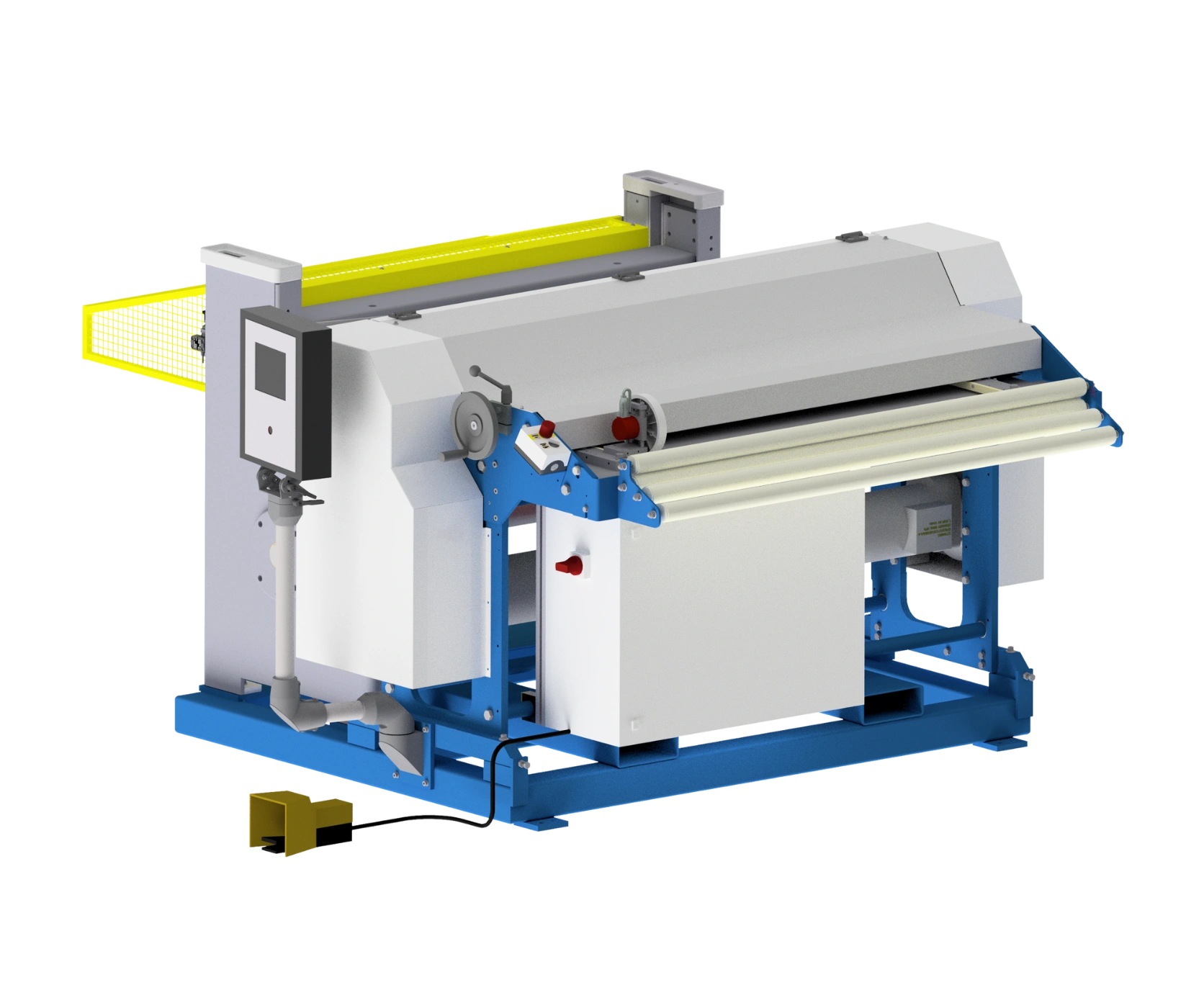

Spaltanlage SLMST MULTICUT 1250 / 1500

Spalt- und Querteilanlage in Industrieausführung für flexibles, präzises sowie gratfreies Zuschneiden von Breitband.

Merkmale

Querteilung mit Tafelschere für hohe Produktivität
Einlaufbreite stufenlos einstellbar von 200 – 1.250 mm (1.500 mm)
Richtanlage RIA3 mit 3 hartverchromten Richtwalzen (optional)
Schutzfolienbeschichter SFB zum Aufbringen einer Schutzfolie (optional)
Bedienerfreundliche SPS-Steuerung mit 7″ Touch-Panel
Vorschubgeschwindigkeit max. 22 m/min (regelbar über Frequenzumrichter)
Bandeinzug, materialschonend, mit spezialbeschichteten Einzugswalzen
Klemmfixaufnahme für beschädigungslose Klemmung der Wellen
Messerwellen mit 4 Messerpaaren (beidseitig einsetz- und nachschleifbar)
Optionale Erweiterung bis auf 10 Messerpaare bei reduzierter Schnittleistung
Verstellbare Abstützung für untere Messerwellen
Messerpositionierung über Skala, millimetergenau
Messerwelle mit 100 mm Durchmesser
Wartungsfreundlich, einfacher effizienter Messerwechsel
Autom. Abheben der Oberwelle zur Verschnittoptimierung und für Betriebsart Querteilen
Elektrische Tafelschere, Schneidleistung bis 2,0 mm bei 400 N/mm²
Gemeinsamer Grundrahmen für Querteilanlage und Tafelschere
Staplerschuhe für sicheren Transport

Video

Technische Informationen

	SLMST MULTICUT 1250	SLMST MULTICUT 1500
Anschlussspannung	400 V / 50 Hz / 3 Ph.	400 V / 50 Hz / 3 Ph.
Antriebsleistung	2,2 kW	2,2 kW
Bandeinlaufbreite	200 – 1.250 mm	200 – 1.500 mm
Arbeitsgeschwindigkeit	max. 22 m/min, regelbar	max. 22 m/min, regelbar
Längentoleranz	± 0,5 mm (1.000 mm)	± 0,5 mm (1.000 mm)
Anzahl Messerpaare	Standard: 4 Optional max. 10 (materialabhängig)	Standard: 4 Optional max. 10 (materialabhängig)
Verarbeitbare Materialien Stahlblech (400 N/mm²) Edelstahl (700 N/mm²) Kupfer / Zink Aluminium	max. 1,25 mm (4 Messerpaare) max. 1,25 mm (4 Messerpaare) max. 2,0 mm (4 Messerpaare) max. 2,0 mm (4 Messerpaare)	max. 1,5 mm (4 Messerpaare) max. 1,25 mm (4 Messerpaare) max. 2,0 mm (4 Messerpaare) max. 2,0 mm (4 Messerpaare)
Abmessungen (L x B x H)	1.750 mm x 2.070 mm x 1.450 mm	1.750 mm x 2.500 mm x 1.450 mm
Gewicht	ca. 2.000 kg	ca. 2.850 kg

Zubehör

Bedienseite rechts SLMST MULTICUT 1250 / 1500

Alternativ kann die Maschine mit Bedienseite rechts ausgeführt werden.

Zusätzliche Messerpaare

Zusätzlich kann zu den serienmäßigen 4 Messerpaaren die Maschine auf max. 10 Messerpaare erweitert werden (materialabhängig).

Doppelte Umlenkrolle für schonende Materialzuführung

Ein Umlenkrollenpaar vor den Einlaufführungen erleichtert die Materialzuführung in die Spaltanlage. Materialbeschädigungen (z.B. Abknicken des Bandmaterials vor dem Maschineneinlauf) werden so verhindert.

3 Walzen Schlepprichteinheit RIA3 (nicht angetrieben)

Die 3 Walzen Schlepprichteinheit ist um 180° schwenkbar und ist geeignet zum Richten des Coilschlags von unter- und oberschlägig abgewickeltem Bandmaterial. Die Einstellung der Richtposition erfolgt über eine komfortable Einhebeldruckverstellung.

Verstärkte 3 Walzen Schlepprichteinheit RIA3S (nicht angetrieben)

Die verstärkte 3 Walzen Schlepprichteinheit ist um 180° schwenkbar und ist geeignet zum Richten des Coilschlags von unter- und oberschlägig abgewickeltem Bandmaterial. Die Einstellung der Richtposition erfolgt über eine komfortable Einhebeldruckverstellung. Die Materialzuführung erfolgt schonend über vorgebaute doppelte Umlenkrollen.

6 Walzen Richteinheit in angetriebener Ausführung (eigenständige Maschine)

Bei der 6 Walzen Richteinheit ermöglichen 3 unabhängig voneinander einstellbare Walzenpaare das feinfühlige Richten von Band- oder Plattenmaterial. Die Richteinheit kann sowohl im Einzelbetrieb verwendet oder in eine Fertigungsline integriert werden.

Schutzfolienbeschichter SFB (nicht angetrieben)

Mit dem Schutzfolienabwickler kann eine selbstklebende Schutzfolie abgewickelt, und flächig von oben auf die Materialbahn aufgebracht werden.

Zuführtisch (anhebbar)

Tisch zum Zuführen von Material zur vollflächigen Unterstützung. Die Edelstahlauflage kann mittels einer pneumatisch betätigten Hubeinrichtung (Betriebsdruck 8 bar) angehoben und abgesenkt werden. Die Steuerung erfolgt über die Zentral-SPS der Längs- und Querteilanlage.

Auslauftisch

Tisch mit Edelstahloberfläche zum Ablegen von Blechscharen nach dem Zuschneiden. Die Schweißkonstruktion gewährleistet in Verbindung mit den vier Schwerlastrollen (2x mit Feststellbremse) eine hohe Stabilität. Zur Befestigung und Positionssicherung werden mechanische Einschwenkhaken verwendet. Die Abfrage der Position wird mit einem magnetisch betätigten Sicherheitsendschalter realisiert.

Abwickelhaspel (AH1250A1) (nur Multicut 1250)

Abwickelhaspel für Blechcoils bis zu einem Gewicht von max. 1.000 kg, sowie einer Coilbreite bis max. 1.250 mm. Der Abwickelhaspel besteht aus einem Schweißrahmen sowie einem stufenlos verstellbarem und kugelgelagertem Innenspanndorn mit Zentralverstellung. Der Spannbereich reicht von min. 280 mm bis max. 550 mm Coil – Innendurchmesser (optional bis 650 mm). Die manuelle Bremseinrichtung verhindert ein Nachlaufen des Blechcoils. Durch die Ausstattung des Abwickelhaspels mit vier Lenkrollen ist der Coilwagen fahrbar. Mittels ausfahrbarer Stützen kann der Abwickelhaspel am Einsatzort fixiert werden.

Abwickelhaspel (AH1250K5) (nur Multicut 1250)

Abwickelhaspel für Blechcoils bis zu einem Gewicht von max. 5.000 kg, sowie einer Coilbreite bis max. 1.250 mm. Der Abwickelhaspel besteht aus einem besonders stabilen Schweißrahmen sowie einem stufenlos verstellbarem und kugelgelagertem Innenspanndorn mit Zentralverstellung. Der Spannbereich reicht von min. 380 mm bis max. 530 mm Coil – Innendurchmesser. Die serienmäßige Bremseinrichtung verhindert ein Nachlaufen des Blechcoils.

Abwickelhaspel (AH1500K5) (nur Multicut 1500)

Abwickelhaspel für Blechcoils bis zu einem Gewicht von max. 5.000 kg, sowie einer Coilbreite bis max. 1.500 mm. Der Abwickelhaspel besteht aus einem Schweißrahmen sowie einem stufenlos verstellbarem und kugelgelagertem Innenspanndorn mit Zentralverstellung. Der Spannbereich reicht von min. 280 mm bis max. 550 mm Coil – Innendurchmesser (optional bis 650 mm). Die manuelle Bremseinrichtung verhindert ein Nachlaufen des Blechcoils. Durch die Ausstattung des Abwickelhaspels mit vier Lenkrollen ist der Coilwagen fahrbar. Mittels ausfahrbarer Stützen kann der Abwickelhaspel am Einsatzort fixiert werden.
