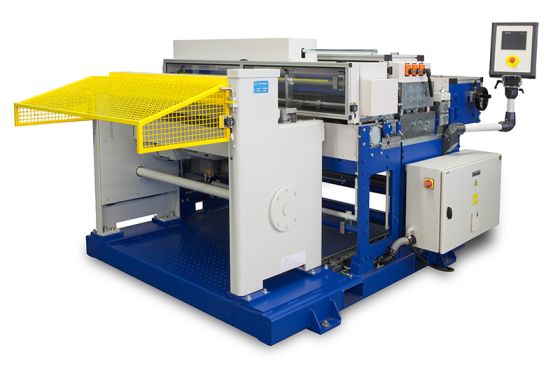

Spaltanlage SLMST MASTERCUT 1250 / 1500

Längs- und Querteilanlage in Industrieausführung für flexibles, präzises sowie gratfreies Zuschneiden von Breitband.

Merkmale

Produktive Spalt- und Querteilanlage mit Tafelschere und integriertem Richtwerk für Bandbreite 1.250 und 1.500 mm
Einlaufbreite stufenlos einstellbar von 200 – 1.250 mm (1.500 mm)
Materialdicke bis 2 mm (anhängig von Material und Anzahl der Schnitte)
Bedienerfreundliche SPS-Steuerung mit 7″ Touch-Panel
6 hartverchromte Richtwalzen, untere 3 Richtwalzen angetrieben
Obere 3 Richtwalzen für Einrichtbetrieb und für den Stopp beim Schnitt autom. abhebbar
Abstützung für obere und untere Richtwalzen
Vorschubgeschwindigkeit max. 28 m/min (regelbar über Frequenzumrichter)
Bandeinzug, materialschonend, mit spezialbeschichteten Einzugswalzen
Klemmfixaufnahme für beschädigungslose Klemmung der Wellen
Messerwellen mit 5 Messerpaaren (beidseitig einsetz- und nachschleifbar)
Optionale Erweiterung bis auf 10 Messerpaare bei reduzierter Schnittleistung
Verstellbare Abstützung für untere und obere Messerwellen
Messerpositionierung über Skala, millimetergenau
Messerwelle mit 100 mm Durchmesser
Autom. Abheben der Oberwelle zur Verschnittoptimierung und für Betriebsart Querteilen
Gemeinsamer Grundrahmen für Querteilanlage und Tafelschere
Staplerschuhe für sicheren Transport

Video

Technische Informationen

SLMST MASTERCUT 1250	SLMST MASTERCUT 1500
Anschlussspannung	400 V / 50 Hz / 3 Ph.	400 V / 50 Hz / 3 Ph.
Antriebsleistung	3,0 kW	3,0 kW
Bandeinlaufbreite	200 – 1.250 mm	200 – 1.500 mm
Arbeitsgeschwindigkeit	max. 22 m/min, regelbar	max. 22 m/min, regelbar
Längentoleranz	± 0,5 mm 1.000 mm)	± 0,5 mm (1.000 mm)
Anzahl Messerpaare	Standard: 5 Optional max. 10 (materialabhängig)	Standard: 5 Optional max. 10 (materialabhängig)
Verarbeitbare Materialien Stahlblech (400 N/mm²) Edelstahl (700 N/mm²) Kupfer / Zink Aluminium	max. 1,5 mm (5 Messerpaare) max. 1,25 mm (4 Messerpaare) max. 1,5 mm (5 Messerpaare) max. 1,5 mm (5 Messerpaare)	max. 1,5 mm (5 Messerpaare) max. 1,25 mm (4 Messerpaare) max. 2,0 mm (5 Messerpaare) max. 2,0 mm (5 Messerpaare)
Abmessungen (L x B x H)	3.580 mm x 2.000 mm x 1.560 mm	3.580 mm x 2.300 mm x 1.560 mm
Gewicht	ca. 4.000 kg	ca. 4.800 kg

Zubehör

Bedienseite rechts SLMST MASTERCUT 1250 / 1500

Alternativ kann die Maschine mit Bedienseite rechts ausgeführt werden.

Zusätzliche Messerpaare

Zusätzlich kann zu den serienmäßigen 4 Messerpaaren die Maschine auf max. 10 Messerpaare erweitert werden (materialabhängig).

Doppelte Umlenkrolle für schonende Materialzuführung

Ein Umlenkrollenpaar vor den Einlaufführungen erleichtert die Materialzuführung in die Spaltanlage. Materialbeschädigungen (z.B. Abknicken des Bandmaterials vor dem Maschineneinlauf) werden so verhindert.

Schutzfolienbeschichter SFB (nicht angetrieben)

Mit dem Schutzfolienabwickler kann eine selbstklebende Schutzfolie abgewickelt, und flächig von oben auf die Materialbahn aufgebracht werden.

Zuführtisch (anhebbar)

Tisch zum Zuführen von Material zur vollflächigen Unterstützung. Die Edelstahlauflage kann mittels einer pneumatisch betätigten Hubeinrichtung (Betriebsdruck 8 bar) angehoben und abgesenkt werden. Die Steuerung erfolgt über die Zentral-SPS der Längs- und Querteilanlage.

Auslauftisch

Tisch mit Edelstahloberfläche zum Ablegen von Blechscharen nach dem Zuschneiden. Die Schweißkonstruktion gewährleistet in Verbindung mit den vier Schwerlastrollen (2x mit Feststellbremse) eine hohe Stabilität. Zur Befestigung und Positionssicherung werden mechanische Einschwenkhaken verwendet. Die Abfrage der Position wird mit einem magnetisch betätigten Sicherheitsendschalter realisiert.

Abwickelhaspel AH1250A1 (nur Multicut 1250)

Abwickelhaspel für Blechcoils bis zu einem Gewicht von max. 1.000 kg, sowie einer Coilbreite bis max. 1.250 mm. Der Abwickelhaspel besteht aus einem Schweißrahmen sowie einem stufenlos verstellbarem und kugelgelagertem Innenspanndorn mit Zentralverstellung. Der Spannbereich reicht von min. 280 mm bis max. 550 mm Coil – Innendurchmesser (optional bis 650 mm). Die manuelle Bremseinrichtung verhindert ein Nachlaufen des Blechcoils. Durch die Ausstattung des Abwickelhaspels mit vier Lenkrollen ist der Coilwagen fahrbar. Mittels ausfahrbarer Stützen kann der Abwickelhaspel am Einsatzort fixiert werden.

Abwickelhaspel AH1250K5 (nur Multicut 1250)

Abwickelhaspel für Blechcoils bis zu einem Gewicht von max. 5.000 kg, sowie einer Coilbreite bis max. 1.250 mm. Der Abwickelhaspel besteht aus einem besonders stabilen Schweißrahmen sowie einem stufenlos verstellbarem und kugelgelagertem Innenspanndorn mit Zentralverstellung. Der Spannbereich reicht von min. 380 mm bis max. 530 mm Coil – Innendurchmesser. Die serienmäßige Bremseinrichtung verhindert ein Nachlaufen des Blechcoils.

Abwickelhaspel AH1500K5 (nur Multicut 1500)

Abwickelhaspel für Blechcoils bis zu einem Gewicht von max. 5.000 kg, sowie einer Coilbreite bis max. 1.500 mm. Der Abwickelhaspel besteht aus einem Schweißrahmen sowie einem stufenlos verstellbarem und kugelgelagertem Innenspanndorn mit Zentralverstellung. Der Spannbereich reicht von min. 280 mm bis max. 550 mm Coil – Innendurchmesser (optional bis 650 mm). Die manuelle Bremseinrichtung verhindert ein Nachlaufen des Blechcoils. Durch die Ausstattung des Abwickelhaspels mit vier Lenkrollen ist der Coilwagen fahrbar. Mittels ausfahrbarer Stützen kann der Abwickelhaspel am Einsatzort fixiert werden.
